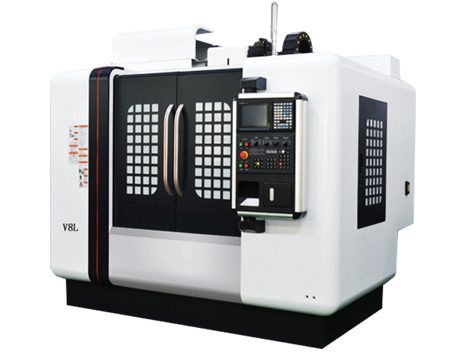

850加工中心

产品特点
V8L高速加工中心除了秉承自T系列高速的基因外,更寻求高精度,是加工五金、铝制品压铸、制品、3C 零件等产品的佳方案,刀臂式ATC 能搭载更多刀具,在产品加工的广度及深度方面发挥了好的功能。
1.     直联式高速主轴反应灵活、可4000转攻牙。
2.     短鼻端主轴刚性特佳,提升效率并降低刀具磨损。
3.    三轴快速进给48米,大幅降低加工时段。
4.    机台排屑选用后排式、有好排屑角度及超大流量冲屑运行系统。
5.     三轴均采用高刚性线轨支撑、速度快、精度高。









Model V-8L V-8L PLUS
控制器 三菱控制器 M80V / 發那科控制器 0i MF / 西门子控制器828D
行 程
X軸行程 800 mm 800 mm
Y軸行程 500mm 550 mm
Z軸行程 500 mm 600  mm
主軸鼻端到工作台距離 110-610 mm 140-740 mm
主軸中心至立柱線軌面 556mm 625mm
主 軸
主軸樣式 BT-40 BT-40
主軸傳動方式 直結式 直結式
主軸直徑 120mm 150mm
主軸轉速 12,000(OP15,000/20,000)rpm 12,000(OP15,000/20,000)rpm
主軸馬力 三菱/發那科:7.5/11KW  西門子:9/22KW 三菱/發那科:11/15KW 西門子:9/22KW
進 給
X/Y/Z軸快速進給 48 / 48 / 48 M/min 48/ 48 / 48 M/min
切削進給速度 1~12,000 mm/min 1~12,000 mm/min
工作台
工作台尺寸 1000*500 mm 1000*550 mm
T型槽 18 x 4 x 120 mm 18 x 5 x 110 mm
工作台大负载 600 kg 800 kg
自動換刀系統
自動換刀形式 圓盤式/同動式 圓盤式/同動式
自動換刀數量 24 pcs 24 pcs
大刀量 8 kgs 8 kgs
其 他
定位精度 ±0.005 mm ±0.005 mm
重復定位精度 ±0.005 mm ±0.005 mm
機器大重量 5000 kg 5500 kg
機械尺寸 2450*2350*2650mm 2450*2450*2750 mm
氣壓需求 6.5 kg 6.5 kg
電力需求 20KVA 20 KVA

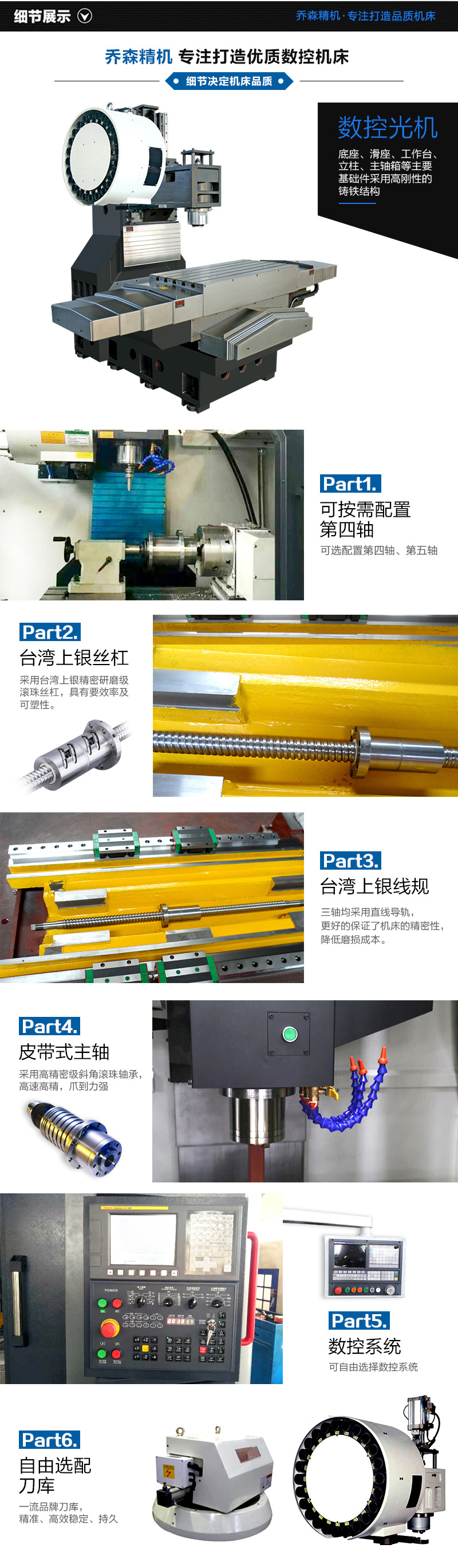

机床特性:
同动刀库
全系列机种皆可选用全新台湾产同动刀库, 前置式气压缸之设计,刀套为铝合金并通过T6 热处理,坚固耐用,真正完成1 秒内完成换刀。
丝杆、导轨
三轴选用进口丝杆、滚珠/滚柱导轨,具有高刚性、低噪音、低磨擦、高灵敏度,可提高加工速度及精度。
短鼻主轴设计
主轴短鼻端设计,将主轴马达之传输功率发挥到极致,切削刚性特佳,提升了加工精度及延长主轴的使用寿命。
密封式防护罩
密封式防护罩,在高速移动时保持流畅及低噪音,大程度的隔绝切屑液及切屑,使线轨与丝杆的维护及使用寿命到达好状态。
Z 轴无配重设计
Z 轴选用无配重设计,调配煞车伺服马达及提高Z 轴的驱动功能,达到高速及产品加工佳表面光洁度。
